Заміна мікрофона iPhone 3GS

Опубліковано

Перш ніж приступити до самостійного ремонту iPhone, подумайте, чи дійсно ви до цього готові, адже айфон складний пристрій і проста, на перший погляд, заміна будь-якої деталі може привести до пошкодження одного зі шлейфів або, що ще гірше, плати.  В такому випадку вартість ремонту вашого iPhone може збільшитися у кілька разів. Якщо ви все ж повні рішучості, то запасіться терпінням, необхідними інструментами та приготуйтеся до розбирання iPhone 3GS. Знайдіть собі чисту та простору робочу поверхню, щоб випадково не загубити болти чи інші дрібні деталі. Сортуйте їх і запам'ятовуйте, звідки вони були викручені — вони різні. Зверніть увагу, в цій інструкції показано лише як розібрати iPhone 3GS, збирати його вам доведеться самостійно. Отже, приступимо...

Добре подумайте, перш ніж сідати за ремонт, чи зможете ви його закінчити? Якщо ви все ж сповнені рішучості, то запасіться терпінням, необхідними інструментами, і приготуйтеся до розбирання iPhone 3Gs. Оберіть собі чисту і простору робочу поверхню, що б ненароком не розгубити дрібні деталі. Сортуйте всі болти й намагайтеся запам'ятовувати звідки вони були викручені — вони різні. Отже, приступимо ...

Викрутіть два нижні болти поруч з портом синхронізації

Розташуйте присоску на склі якомога ближче до кнопки хоум.

За допомогою присоски, акуратно підніміть низ екрану як показано на фото

Будьте обережні, намагайтеся не пошкодити шлейфи 1, 2 і 3, що з'єднують верхню і нижню частину iPhone 3Gs

Відключіть лопаткою шлейф 2

Відключіть шлейф 1

Під цими двома шлейфами ви виявите шлейф 3.. Дуже обережно підчепіть лопаткою затиск шлейфу, будьте обережні він дуже крихкий. Якщо ви його зламаєте, прийдеться міняти роз'єм на платі

Від'єднайте верхню частину iPhone 3Gs

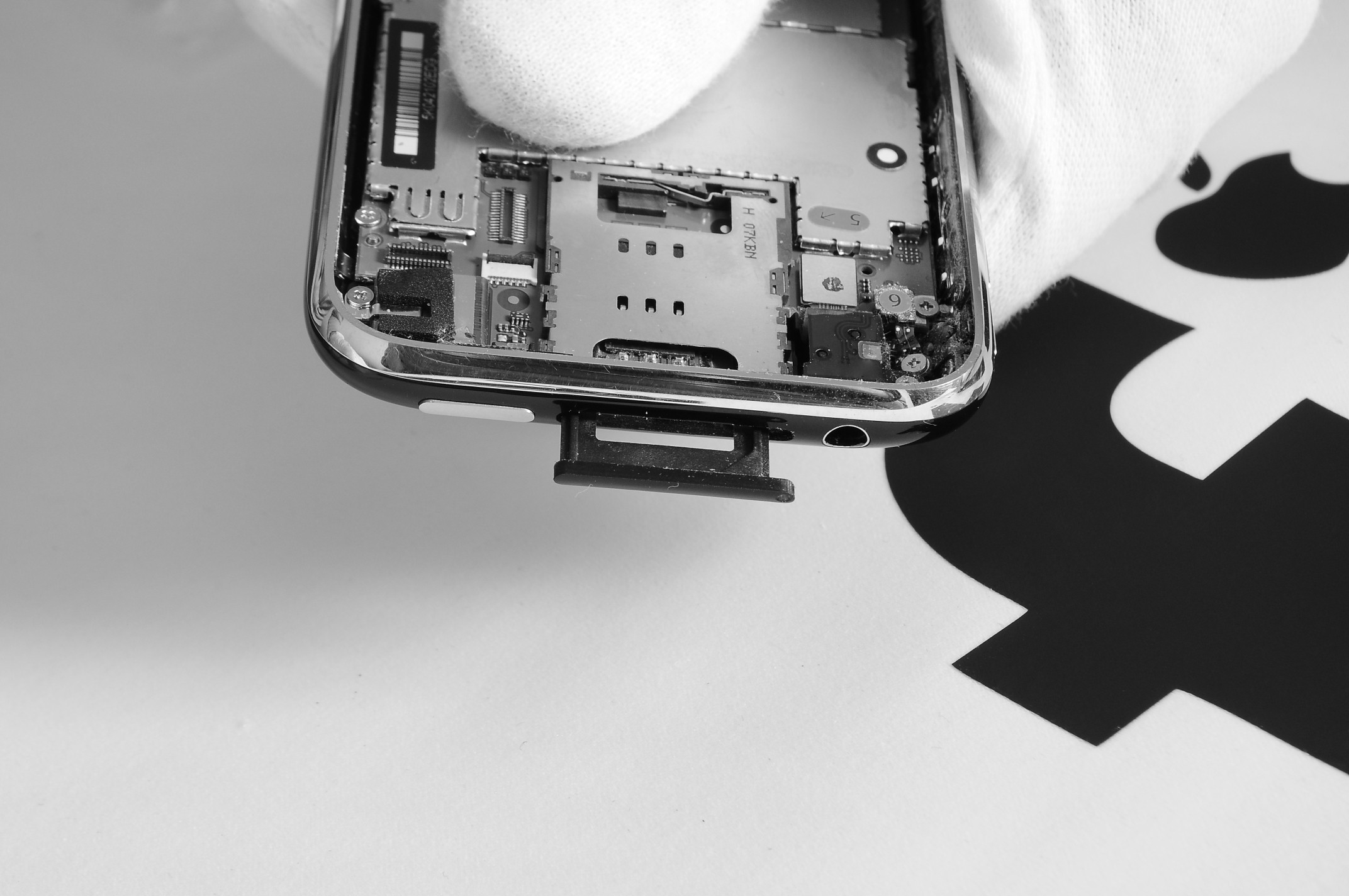

iСкрепкой витягніть сімхолдер

Лопаткою акуратно відчепіть 7 шлейф

Зніміть гарантійну наклейку

Викрутіть всі які болти утримують плату (виділені на фото)

Відключіть камеру за допомогою лопатки, намагаючись не пошкодити шлейф камери

відстебніть шлейф 5

Аналогічно відстібніть шлейф 6

Обережно відстібніть шлейф 4, будьте обережні — під ним знаходяться важливі компоненти плати

Лопаткою підчепіть плату, як показано на фото

Візьміть плату двома пальцями і потягніть акуратно вниз намагаючись витягнути її з пластмасових затискачів виділених на фото

вийміть материнську плату

Підчепіть лопаткою батарею

Підчепіть батарею з іншого боку

вийміть (не бійтеся докласти додаткове зусилля)

Викрутіть болти виділені на фото

Викрутіть 3 болти виділені на фото

За допомогою лопатки підчепіть і витягніть док-коннектор акуратно потягнувши на себе

Відпаяти паяльником клеми мікрофона які виділені на фото
